Bühnenpodeste
ERGO
DRIVE SL
Mechanik
Antrieb

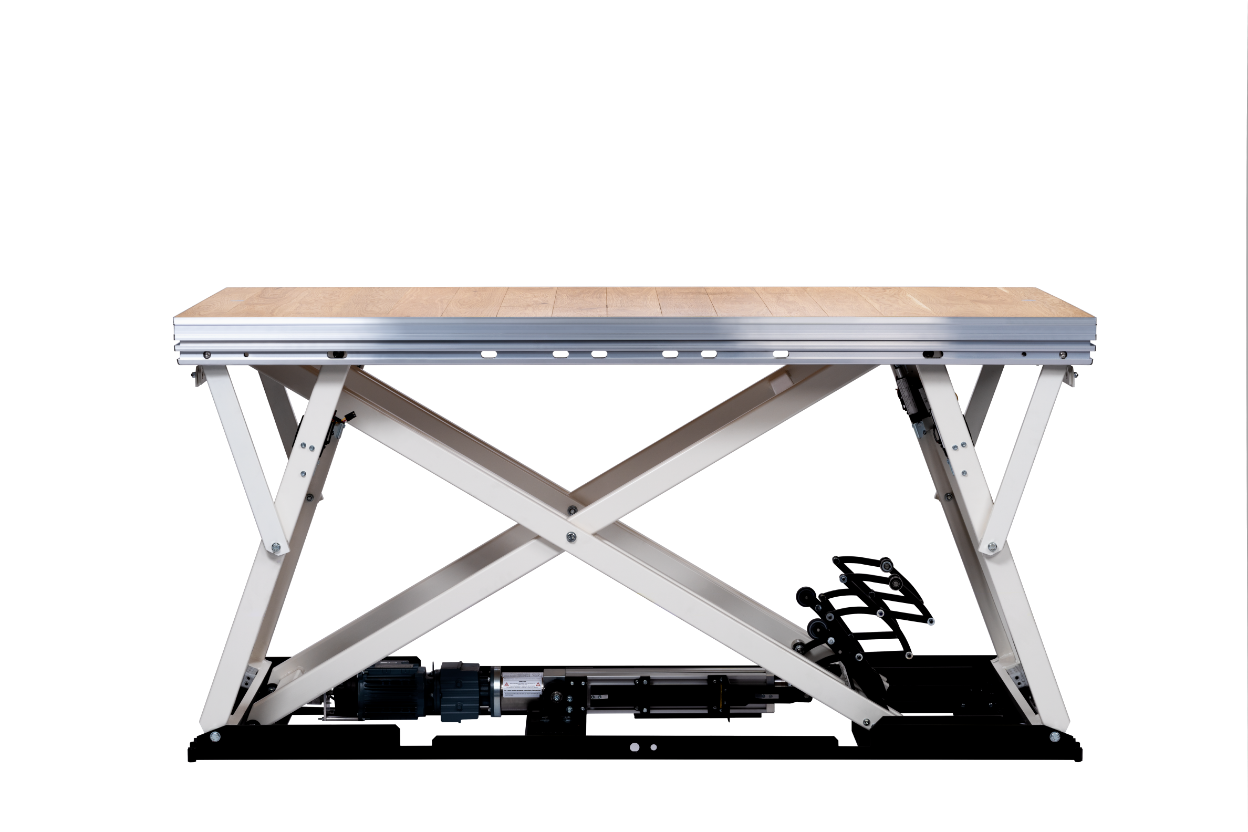

Das Grundgerüst bildet ein Elektrohubzylinder mit einer Hubkraft von 25000 N. Dank der geringen Bauhöhe können Einbautiefen von 170 mm erreicht werden.
Steuerung
Die eigens entwickelte Steuerung kann wahlweise per Touchpanel oder konventionell über RJ45 erfolgen.
Geschwindigkeit
Dank der hohen Verfahrgeschwindigkeit ist eine Verstellung von 0-800 mm innerhalb von nur 30 Sekunden möglich.
Gleitlagertechnik
Verschleiß- und Wartungsarme Führungsschienen dank neuster Gleitlagertechnik.
Alu-Profilschienen
Zwei Alu-Profilschienen, auf denen die Einrastbohrungen parallel zueinander stehen, garantieren die optimale Einrastung und einen nahezu geräuschlosen Lauf.
Positionierung
Positionierungen mittels Inkremental-Drehgeber. Auf Kundenwunsch realisierbare Positionierungshöhen.
Sicherheit
Höchste Sicherheit dank Überwachung aller beweglichen Teile und Sicherheitsabschaltungen.
Oberflächen
Podestoberfläche komplett nach deiner Wahl und deinem Gusto.

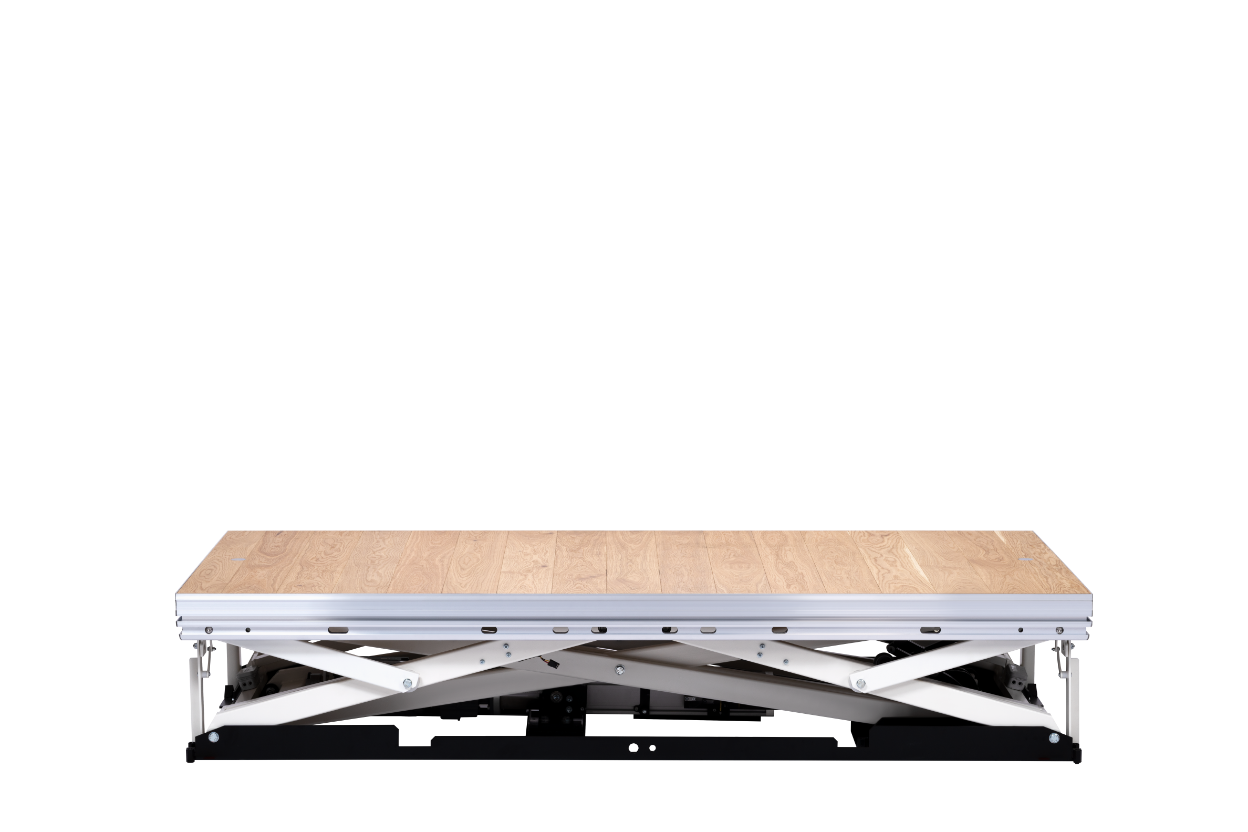

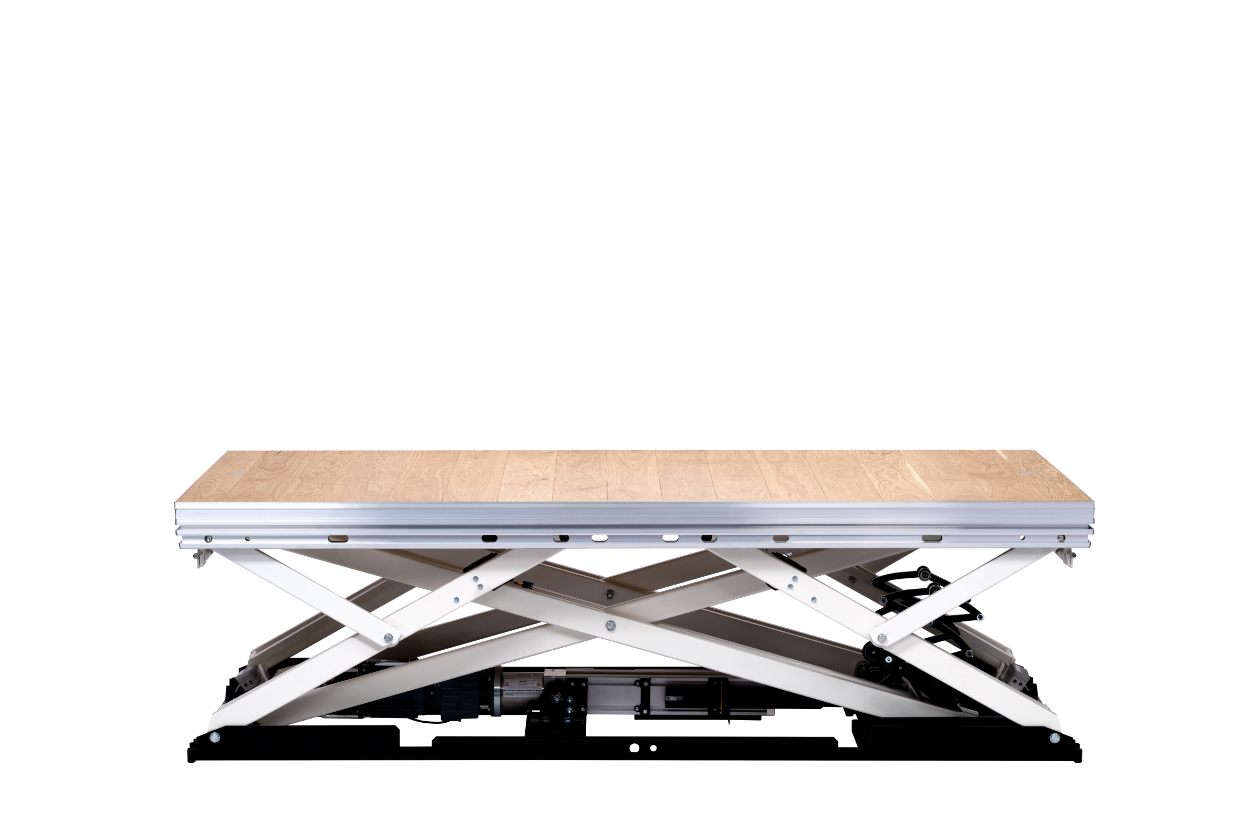

Höhenverstellung dank Elektrohubzylinder mit einer Hubkraft von 25000N. Sallbodenverstellung von 0-800mm innerhalb von 30 Sekunden möglich. Die Geringe Bauhöhe des Hubzylinders ermöglicht eine Einbauhöhe von 170 mm.
Auf Kundenwunsch realisierbare Positionierungshöhen. Verschleiß- und Wartungsarme Führungsschienen dank neuster Gleitlagertechnik.
Höchste Sicherheit bei der Verfahrung durch Überwachung aller Verriegelungen und Stützen mittels eigens entwickelter Steuerung.
Technische Daten
Produktkategorie
Motorpodeste
Mobil/Stationär
stationär
Abmessungen
2 m x 1 m
Sondermaß möglich
ja
Gewicht
160 kg
Trägerplattenstärke
Ab 14 mm
Rahmenhöhe
90 mm
Grubentiefe
170-200 mm
Horizontale Prüflast
1/10 der vertikalen Prüflast
Vertikale Prüflast
8,5 kN/m2 (867 kg/m2)
Horizontale Verkehrslast
1/10 der vertikalen Verkehrslast
Vertikale Verkehrslast
5,0 kN/m2 (510 kg/m2)
Maximale Bühnenhöhe
83.3 cm über Saalboden
TÜV Zertifikat
DIN 13814, 4112, 1055, 15921
Downloads
Individuelle Oberflächen
Jetzt anfragen!
Du interessierst dich für unsere Podeste? Schick uns eine kurze Anfrage und erhalte ein perfekt auf dich zugeschnittenes Angebot direkt von 2M.
TÜV-Zertifiziert
Jedes 2M-Bühnenpodest der ERGO-Serie wird in unserer zertifizierten Produktion in Ratingen gefertigt und nach den neusten Normen und Richtlinien durch den TÜV geprüft.
